Depois que a máquina é baixada, três patins parecem firmes. O quarto ainda pode ser movimentado com facilidade, quase como se não estivesse sustentando nada.
Esse sinal mostra por que quatro apoios não dividem automaticamente o peso em quatro partes iguais. Uma pequena diferença de altura, uma depressão no piso ou uma concentração de massa junto ao motor já é suficiente para alterar toda a distribuição.
Eu observaria primeiro a máquina, não os patins. Onde estão o motor, o redutor, a coluna e os reservatórios? Quais partes da base realmente conduzem esse peso até o piso?
O objetivo não é obrigar os quatro apoios a receber exatamente a mesma carga. É impedir que um deles fique sobrecarregado, que outro perca contato ou que a máquina incline durante o deslocamento.
A movimentação de máquinas pesadas exige planejamento específico, capacidades conhecidas e equipe qualificada. Os patins sustentam a carga; não corrigem um centro de gravidade desconhecido ou um ponto de apoio inadequado.
Comece pela concentração de massa, não pelos quatro cantos
O centro geométrico da base raramente revela sozinho onde está o peso. Uma máquina pode ter aparência simétrica e concentrar grande parte da massa em uma única extremidade.
Motor, redutor, cabeçote, transformador e coluna estrutural costumam deslocar o centro de gravidade. Componentes acrescentados depois da instalação também mudam a condição original.
Observe reforços, pés maiores e regiões mais espessas da base. Esses detalhes frequentemente mostram por onde a carga é transmitida.

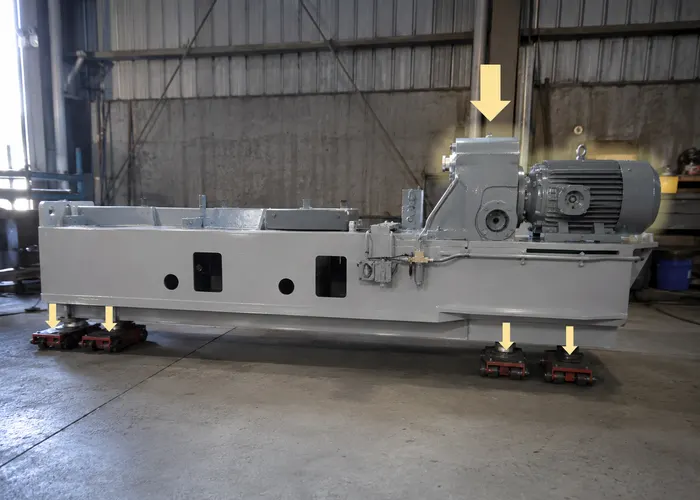

Quando a maior massa está de um lado, os patins próximos dessa região provavelmente receberão mais peso. Isso não significa posicioná-los fora da estrutura, mas pode exigir capacidade maior ou outra distribuição dos apoios.
Consulte placa, desenho de fundação, documentação de transporte e informações do fabricante sempre que estiverem disponíveis. Se o centro de gravidade não for conhecido e não puder ser estimado com segurança, o método precisa de análise específica.
Esse mesmo cuidado aparece no transporte de outros volumes com massa deslocada. No artigo sobre carrinho para tambor que tomba durante a inclinação, a estabilidade também depende da trajetória do centro de gravidade em relação aos apoios.
Dividir o peso por três é apenas uma referência inicial
Três pontos sempre formam um plano. Quatro só recebem carga simultaneamente quando piso, base e alturas coincidem com precisão suficiente.
Por isso, um cálculo preliminar conservador pode considerar:
Referência inicial:
Capacidade por patim = peso total da máquina ÷ 3
Em uma máquina de 6.000 kg, o resultado inicial seria:
6.000 ÷ 3 = 2.000 kg por patim
Esse número não informa quanto cada apoio realmente receberá. Ele apenas considera a possibilidade de um dos quatro perder contato.
O raciocínio é semelhante ao usado para calcular a capacidade dos rodízios de um carrinho com quatro rodas: a divisão entre os apoios é uma referência inicial, mas a posição da massa e as condições dinâmicas ainda precisam ser consideradas.
Também não aplicaria uma margem percentual arbitrária sem conhecer as condições do fabricante. Curvas, impactos, centro de gravidade deslocado, piso irregular e uso em movimento podem exigir fatores próprios ou um cálculo das reações em cada apoio.
Se dois patins ficam próximos de uma região muito pesada, a média pode ser insuficiente mesmo com a divisão por três.
O contato precisa ocorrer sobre partes estruturais e no centro do patim
Patins não devem apoiar carenagens, portas, chapas finas ou regiões ocas. Essas partes podem deformar antes de transmitir o peso à estrutura principal.
Procure longarinas, pés originais, travessas principais ou base fundida. O ponto deve conduzir a força para o corpo resistente da máquina.

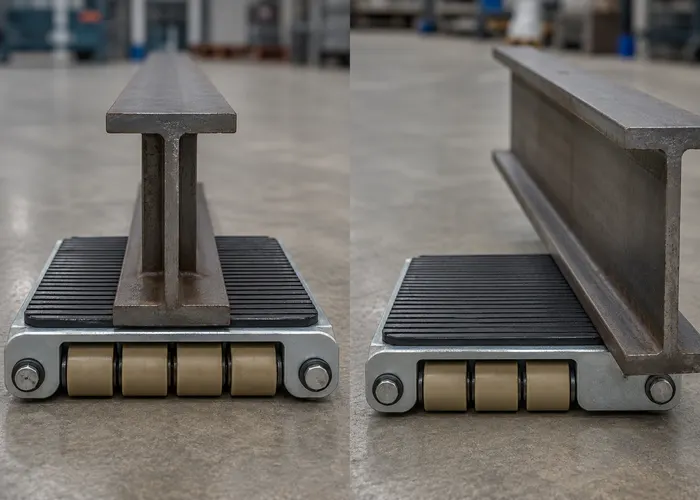

Depois observe a posição sobre a plataforma do patim. Quando o contato fica na borda, os roletes de um lado recebem maior carga e a plataforma tende a inclinar.
Uma placa de distribuição pode ser necessária quando o apoio da máquina é pequeno ou irregular. Ela precisa ser dimensionada para permanecer plana e totalmente apoiada.
Chapa fina não distribui o peso. Ela apenas dobra e reproduz a concentração que deveria eliminar.
Se a parte inferior possui nervuras, superfícies inclinadas ou parafusos salientes, pode ser necessário um adaptador projetado para aquela geometria. Pedaços soltos de metal ou madeira criam alturas e contatos imprevisíveis.
Quando a máquina possui base muito baixa e ainda não há espaço para introduzir os apoios, veja também como criar a folga inicial para colocar patins sob uma máquina. A elevação e o calçamento precisam estar resolvidos antes da distribuição final.
A transferência de peso revela diferenças de altura
Os quatro patins devem ser comparados antes de receber a máquina. Mesmo modelos iguais podem ter desgaste, roletes menores ou plataformas deformadas.
Durante a descida, observe qual apoio começa a receber carga primeiro. Um patim mais alto pode assumir grande parte do peso antes que os outros façam contato.
Se a máquina começa a inclinar, um patim permanece solto ou uma plataforma se desloca, interrompa a transferência. Não tente corrigir colocando uma cunha improvisada sob o apoio descarregado.
A correção precisa ocorrer pela posição, pela altura prevista, pelo nivelamento do piso ou por uma placa estrutural adequada.
O piso participa diretamente dessa distribuição. Uma depressão descarrega um patim; uma saliência eleva outro. Além disso, os roletes concentram pressão em áreas pequenas, exigindo uma superfície capaz de suportar a carga sem quebrar ou afundar.
Esse efeito do piso também aparece em equipamentos sobre rodas. A comparação entre rodas de nylon e poliuretano em concreto irregular ajuda a entender por que juntas e desníveis alteram o apoio e transferem momentaneamente a carga entre os componentes.

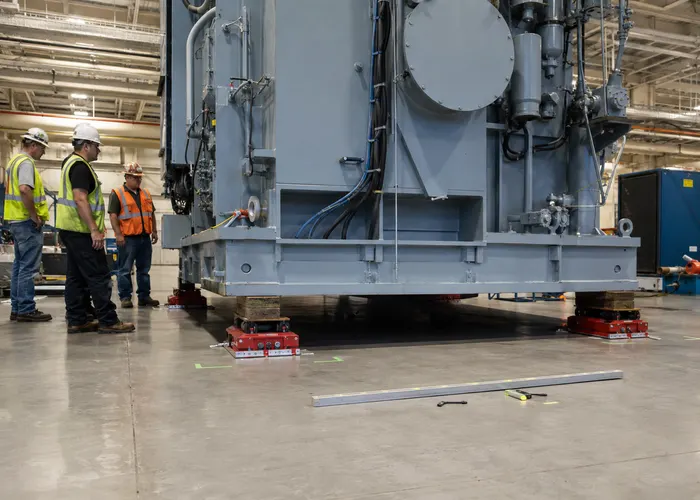

O primeiro movimento confirma se os apoios trabalham como conjunto
Mesmo quando a máquina parece estável parada, a distribuição muda no início do movimento. A massa resiste à aceleração, os apoios traseiros podem receber mais carga e um patim desalinhado pode girar separadamente.
Faça o primeiro deslocamento em linha reta e por uma distância mínima. Observe simultaneamente a base, o topo da máquina e a posição dos quatro patins.
Interrompa se ocorrer qualquer uma destas condições:
- um patim gira ou sai do ponto de apoio;
- a máquina inclina para uma lateral;
- um rolete trava ou encontra uma junta;
- a plataforma do patim começa a aparecer fora da base;
- o piso marca, afunda ou quebra;
- a força necessária aumenta de maneira repentina.
Não corrija a posição batendo lateralmente em um patim carregado. O impacto pode expulsar o apoio e transferir o peso abruptamente aos demais.
Curvas também mudam a distribuição, concentrando carga no lado externo. Elas precisam ser amplas, lentas e previstas na orientação inicial dos patins. Quando a rota exige correções fechadas, rampas ou passagem por piso frágil, outro método pode ser mais adequado.
Eu consideraria a distribuição controlada quando os quatro patins permanecessem sob partes estruturais, a máquina conservasse o nível e nenhum apoio mudasse de posição no primeiro deslocamento.
Um patim quase solto não deve ser “obrigado” a receber peso. Esse comportamento mostra que altura, piso, posição ou centro de gravidade ainda não foram compreendidos.
Quatro patins funcionam bem quando são tratados como um único sistema de apoio. O número de unidades, sozinho, não garante que a carga esteja equilibrada.
